GIS的概念

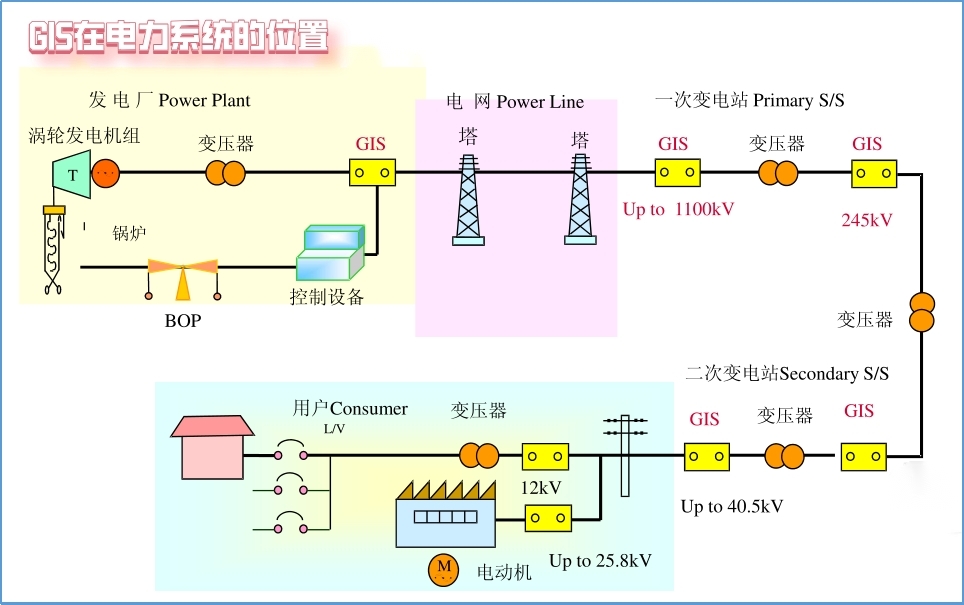

六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas-Insulated Switchgear，简称GIS）。它将变电站中除变压器以外的一次设备，如断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，通过优化设计有机地组合成一个整体。
GIS的主要特点

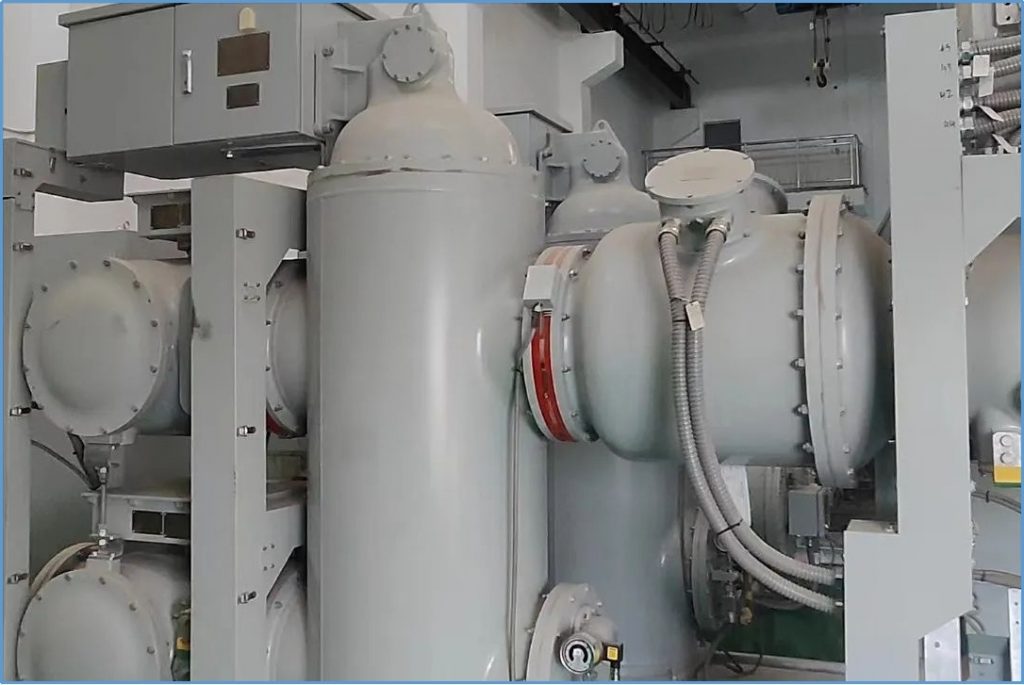

GIS的基本结构是以金属筒为外壳，将高压电器和绝缘件封闭在充有一定压力的六氟化硫（SF6）气体的金属筒内。其主要特点包括
1：SF6气体的优越性：SF6气体具有高绝缘强度和化学稳定性，其绝缘强度是空气的2.5倍，灭弧能力是空气的100倍。工作后的SF6气体可以复原，无悬浮性碳，无火灾危险。
2：结构紧凑，占地面积小：GIS设备结构紧凑，体积小，布置重心低，运行寿命长，但安装技术要求较高。
3：环保与安全性：GIS设备内的SF6气体不外排，操作噪声小，触头损伤少，具有出色的抗震能力。
4：气室设计：GIS设备的气体系统分为若干气室，各气室的气体压力由密度控制器检测，确保绝缘水平。

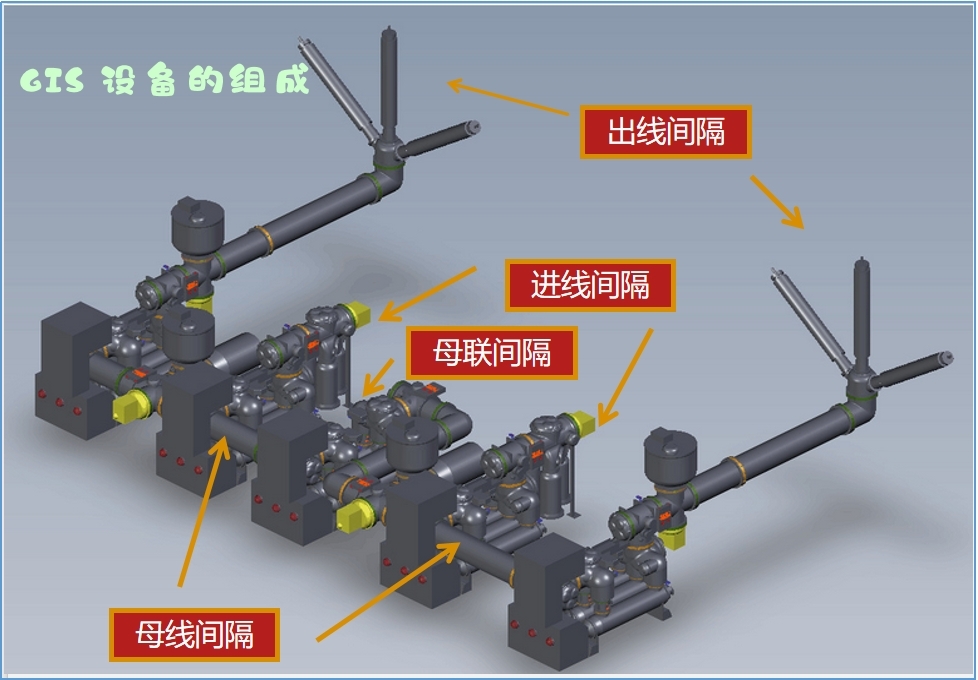

GIS设备的组成

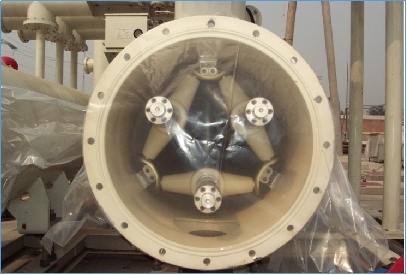

1：单相单筒式与三相共筒式：110KV电压等级及以下的母线可以做成三相共筒式，220KV及以上则采用单相单筒式。
2：气室划分：根据SF6气体的压力不同，GIS设备分为若干气室。断路器气室压力较高，用于迅速灭弧；隔离开关气室压力较低，用于切断电容电流。各气室独立设计，便于故障检修。
3：气体压力监测：为监测SF6气体是否泄漏，GIS设备装有压力表或密度计，并配备温度补偿装置，确保气体压力稳定。
GIS组成元件
1：断路器（CB）：用于开断正常及非正常负荷。

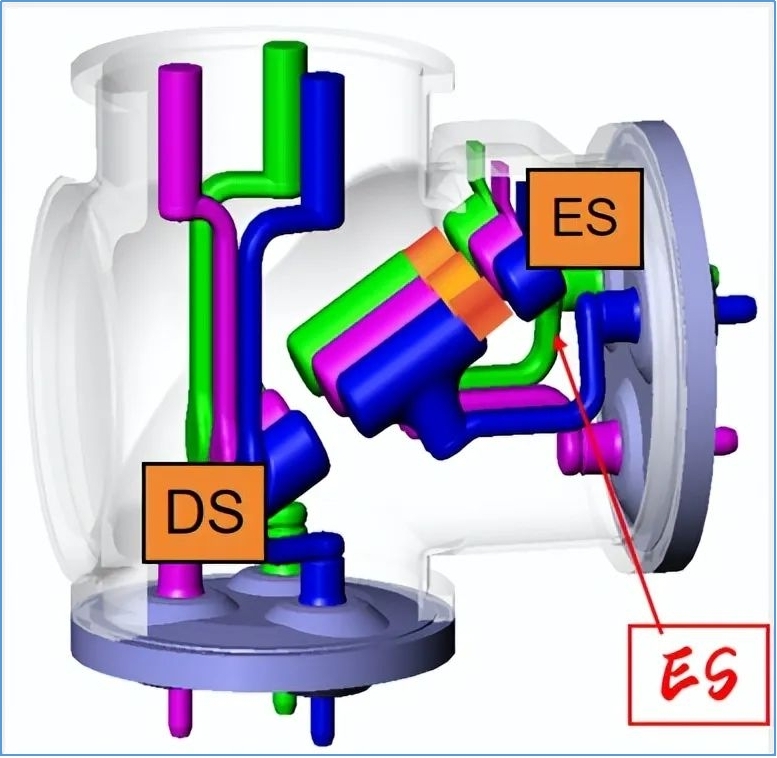

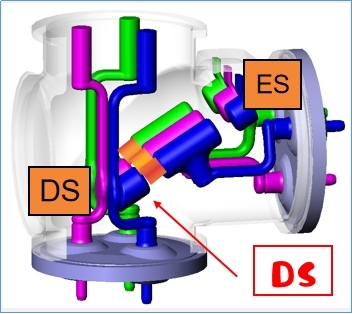

隔离开关（DS）：用于开断无负荷回路条件下的电流。
接地开关（ES/FES）：用于设备维修时接地或短时开断异常电流。
母线（BUS）：用于传输电流，类似于电缆。
电流互感器（CT）：将高电流转换为低电流，用于测量和保护。
电压互感器（PT/VT）：将高电压转换为低电压，用于测量和保护。
避雷器（LA）：用于限制过电压，保护电力设备。

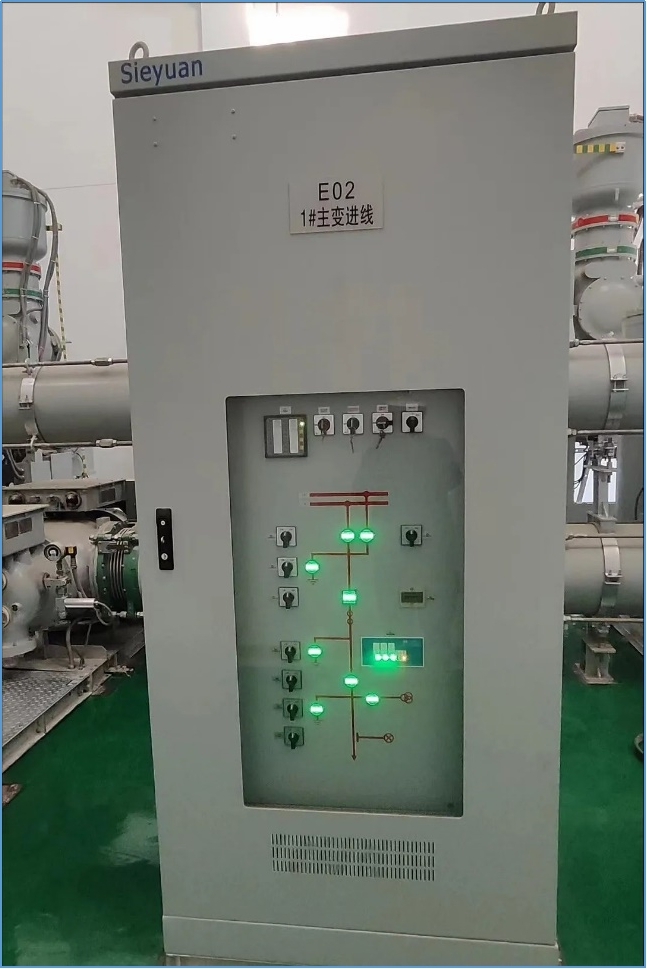

汇控柜（LCP柜）：用于运行及操作的配电柜。

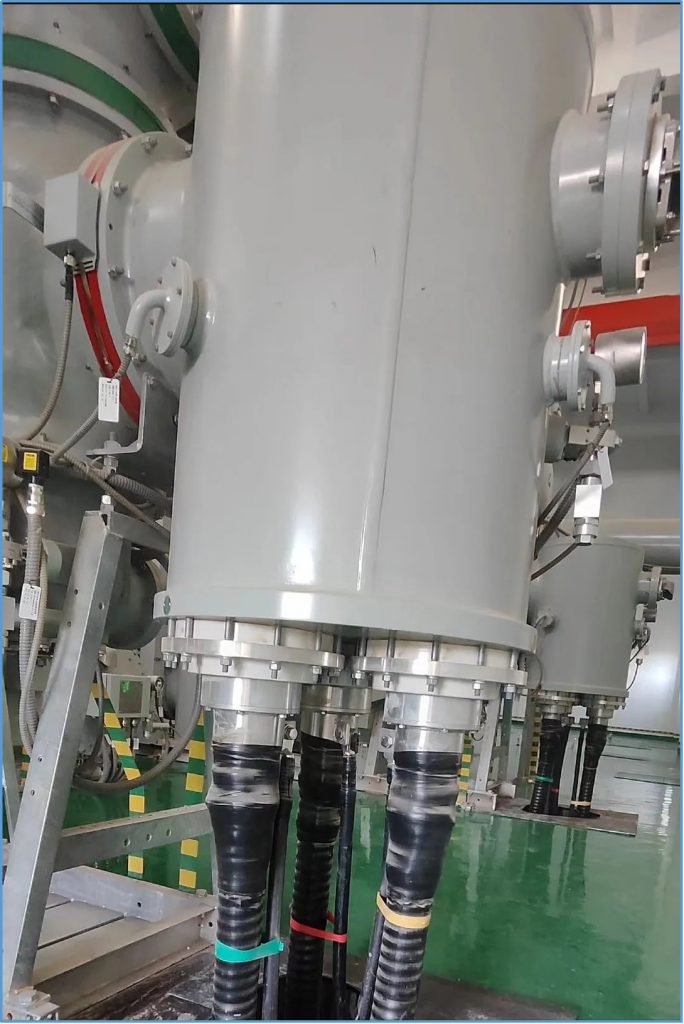

电缆终端（C/H）：用于与现场电缆连接。

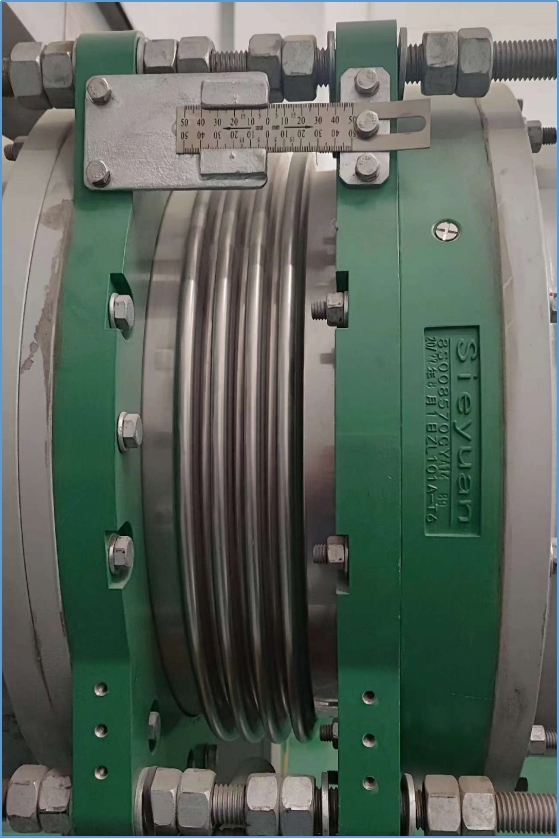

波纹管（Bellow）：用于连接和补偿设备间的位移。
GIS设备的运行维护
1：基本要求
- 运行人员进入的SF6设备室需每班通风一次，换气15分钟。
- 设备外壳及构架上的感应电压不应超过36V，温升应符合规定。
- 定期进行外观检查，确保设备无异常。
2：巡检项目
- 检查断路器、隔离开关、接地开关的位置指示是否正确。
- 检查压力表、油位计、SF6气体、压缩空气等是否正常。
- 检查避雷器泄漏电流、外部接线端子、设备外壳等是否有异常。
华网科技的GIS在线监测系统
随着物联网和无线低功耗技术的发展，GIS设备的运行维护迎来了智能化升级。华网科技的GIS在线监测系统基于物联网技术，集成了智能特高频传感器（UHF）、智能接触式超声波传感器等先进设备，能够自动检测GIS设备的运行状态，确保设备的稳定运行。
GIS气体绝缘开关设备以其紧凑的结构、高效的绝缘性能和出色的安全性，广泛应用于现代电力系统中。通过合理的运行维护，结合华网科技的GIS在线监测系统，可以确保GIS设备的长期稳定运行，保障电力系统的安全与可靠。
