变压器在线监测系统

系统功能

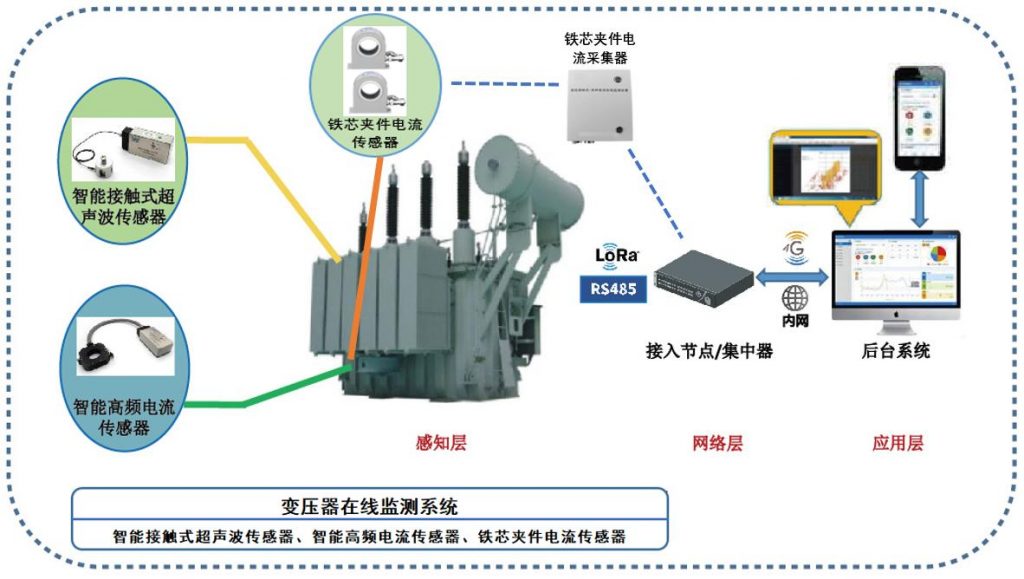

本系统集成局部放电（PD）与铁芯夹件电流在线监测功能，为变压器运行状态提供智能化、多维度的安全保障。局放监测采用智能高频电流传感器（HFCT）与智能接触式超声波传感器（AE）双模协同检测：HFCT基于宽频带（1MHz-30MHz）精准捕捉绕组及套管的高频放电脉冲，结合AI算法识别电晕放电、悬浮放电等典型缺陷；超声波传感器通过高灵敏度声波信号（20kHz-200kHz）定位变压器内部机械振动或局部放电点，有效区分内部放电与外部干扰。铁芯夹件电流监测配置高精度穿心式电流传感器，实时监测铁芯及夹件接地电流，通过幅值、谐波特征分析，诊断铁芯多点接地、绝缘劣化或磁饱和隐患，预防过热及环流损耗。系统支持多源数据融合分析，提供放电量趋势预警、健康状态评估及故障根因诊断，兼容光纤/无线通信协议，可无缝接入变电站智能运维平台，适用于电网主变、新能源升压站等场景，符合IEC 60270、GB/T 7354等标准，助力实现变压器“状态可测、风险可控”的全生命周期管理。

一、局放在线监测

智能高频电流传感器在对主变压器进行局放监测，采用脉冲电流原理，将高频CT卡在主变压器接地线上，检测局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息;智能接触式超声波传感器通过监测变压器油箱外壁上的超声波信号并将其转换为电信号，对变压器内部的局部放电进行测量。智能传感器通过无线LoRa将采集到的局放信号传输给接入节点，接入节点通过无线4G或有线以太网将数据上送给后台服务器。

1.1主要局放监测设备

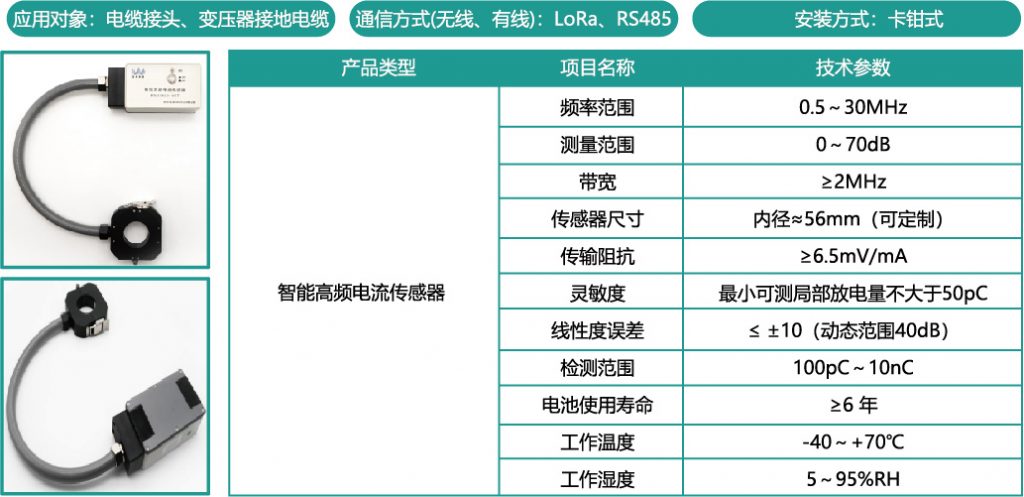

HMJ1010-HFCT 智能高频电流传感器

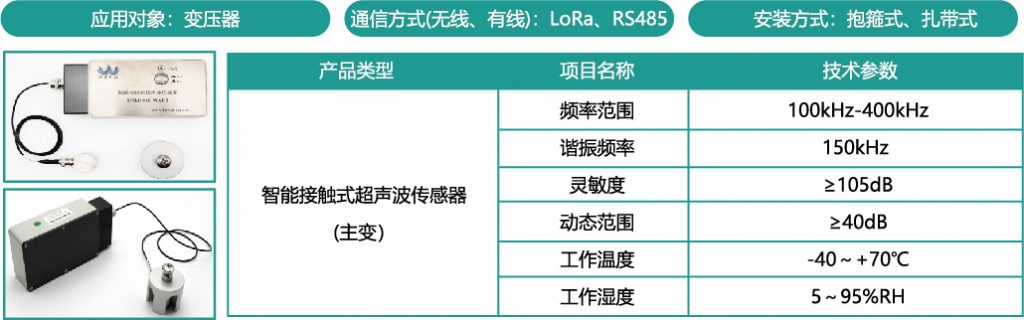

HMJ1010-WAEB 智能接触式超声波传感器

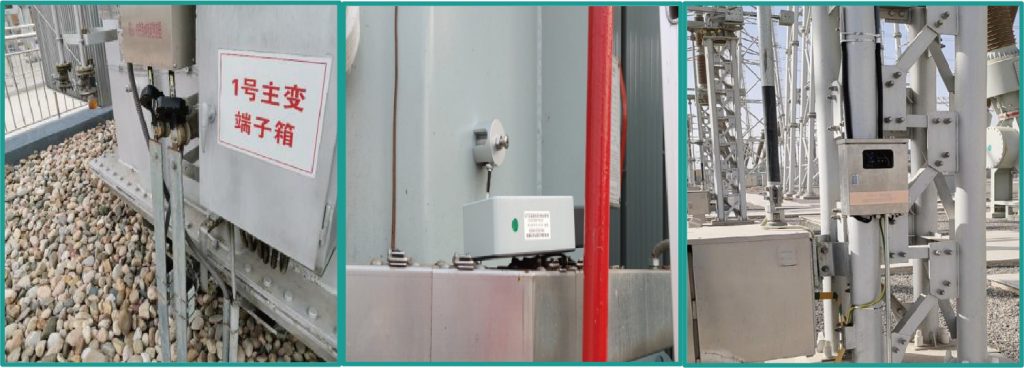

1.2局放监测现场部署

二、铁芯夹件接地在线监测

变压器铁芯接地电流监测装置用于监测变压器铁芯及夹件接地故障电流，可实现对铁心接地电流进行连续在线监测，可以实时监控变压器的绝缘状况，且能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理，为变压器的状态检修提供可靠的数据依据。

系统通过夹装在铁芯接地线上等处的高精度穿心式传感器精确地采集接地电流信号，然后由采集装置综合分析处理计算出铁芯及夹件的接地电流，并上传到间隔层监测IED或汇聚节点。IED或汇聚节点通过无线4G或有线以太网将数据上送给后台服务器监控中心。通过实时监测运行中铁芯接地电流的大小，自动判断变压器铁心存在铁芯不接地或铁心多点接地现象，从而防止铁芯形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器安全运行。

2.1主要铁芯夹件接地监测设备

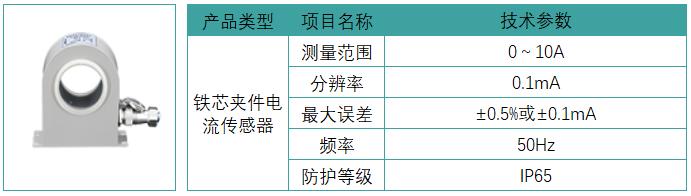

铁芯夹件接地电流传感器

• 应用对象: 变压器铁芯/夹件接地铜排
• 通信方式(有线): 同轴电缆、RS485
• 安装方式: 采用环形穿心式结构传感器设计

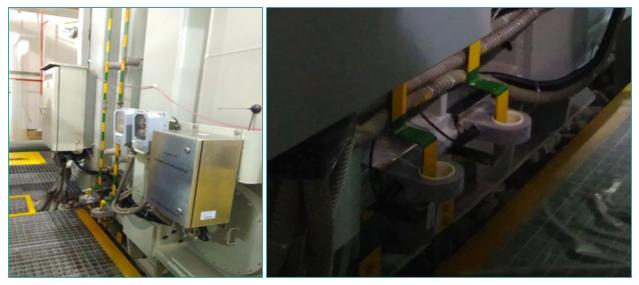

2.2主要铁芯夹件接地监测现场部署

三、油色谱在线监测

变压器油色谱在线监测系统主要是用来探查和测量浸油电力设备油中的微量故障气体，可早期预报设备故障隐患，避免突发事故、提高电力运行安全可靠。

3.1主要油色谱监测设备

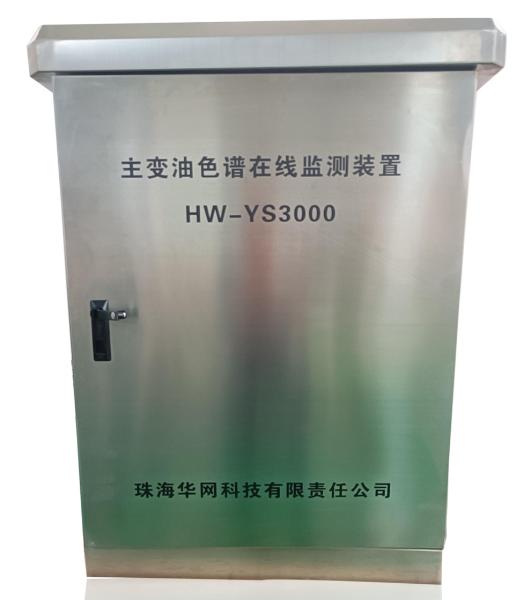

油色谱在线监测装置

1：监测功能：实现设备状态参量的全流程数字化采集，支持本地存储3个月数据及定时/召唤/主动多模式传输。
2：数据记录功能：动态数据智能记录与异常标记，通过电源/访问/操作三重防护保障数据不可篡改。
3：报警功能：自定义阈值触发多维度实时报警，覆盖数据超标与设备异常双重场景。
4：通信功能：兼容工业总线/以太网/无线通信协议，采用开放数据格式与无载气油色谱技术集成。

	项目	技术参数
	检测原理及检测项目	广谱型气相色谱，同时检测H2，CO，CH4，C2H2，C2H6，C2H4，总烃，二氧化碳（选配），微水（选配）
	温度控制	恒温控制
	现场通信	RS485总线、工业以太网，光纤
	网络协议	支持TCP/IP网络协议，支持远程监测与远程维护
	显示内容	H2，CO，CH4， C2H6，C2H2，C2H4，CO2（选配），微水（选配）
	分析周期	系统默认12小时/次，由用户设定
	数据储存	根据硬盘大小
	控温精度	±0.2℃
	环境温度	－40℃~+80℃
	相对湿度	5—95%，无冷凝
	日照强度	1kW/㎡(风速0.5m/s)
	海拔高度	＜3000m
	覆冰厚度	20mm( 风速不大于15m/s时)
	工作电源	交流220V±10%，50Hz  ≤900W
	载气	高纯空气
	设备尺寸	1200（高）×800（宽）×600（深）mm
	抗震动	5—17Hz,0.1″双峰位移；17—640 Hz,1.5G峰—峰加速度
	抗冲击	加速度：10G峰—峰

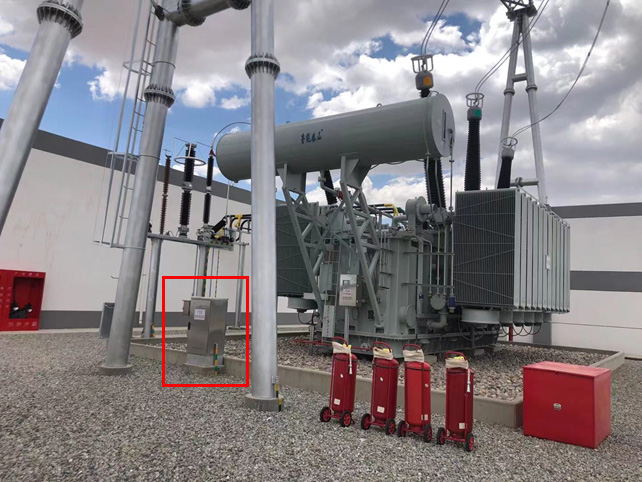

3.2油色谱在线监测装置现场部署
