一、常见局部放电类型
在高压电气设备中，局部放电（Partial Discharge, PD）通常由以下常见的绝缘缺陷引发。这些缺陷的成因、特征及影响如下：
1. 气隙和气泡（Voids and Gas Pockets）
- 成因：制造工艺缺陷（如浇注、固化不充分）或材料老化分解产生气体，导致绝缘体内或界面处形成微小气隙。
- 特征：气隙内电场强度远高于周围介质，引发气体电离放电，表现为重复性脉冲放电。
- 常见设备：环氧树脂绝缘的变压器套管、电缆接头、GIS盆式绝缘子。
- 影响：长期放电加速绝缘劣化，最终导致击穿。
2. 沿面放电（Surface Discharge）
- 成因：绝缘表面污染（如灰尘、盐雾）或受潮，形成导电层，降低表面电阻。
- 特征：放电沿绝缘表面发展，可能伴随爬电痕迹或碳化通道。
- 常见设备：户外绝缘子、变压器套管、电缆终端。
- 影响：可能引发闪络事故，尤其在潮湿或污秽环境中。
3. 金属颗粒或自由微粒（Metallic Particles）
- 成因：设备安装残留的金属碎屑、机械磨损或开关操作产生的微粒。
- 特征：颗粒在电场中悬浮或附着于绝缘表面，导致电场畸变，引发间歇性放电。
- 常见设备：气体绝缘开关设备（GIS）、变压器油中。
- 影响：严重时微粒桥接电极，直接导致短路。
4. 电晕放电（Corona Discharge）
- 成因：电极或导体尖锐部位（如毛刺、粗糙表面）电场集中，使周围空气电离。
- 特征：持续的高频放电，伴随臭氧和氮氧化物生成。
- 常见设备：高压导线、变压器绕组出线端、架空线路。
- 影响：长期电晕腐蚀绝缘材料，增加能量损耗。
5. 悬浮电位放电（Floating Potential Discharge）
- 成因：未接地的金属部件（如松动的螺栓、屏蔽层断点）因电容耦合积累电荷。
- 特征：间歇性放电，放电量与悬浮部件的电容和电压有关。
- 常见设备：电缆屏蔽层、变压器铁芯接地不良处。
- 影响：导致绝缘表面碳化或击穿。
6. 绝缘老化与分层（Aging and Delamination）
- 成因：热应力、机械振动或化学腐蚀导致绝缘材料开裂、分层。
- 特征：分层界面形成气隙，放电信号随老化程度加剧而增强。
- 常见设备：油纸绝缘变压器、电缆主绝缘层。
- 影响：降低绝缘强度，最终引发贯穿性故障。
7. 液体绝缘中的杂质（Impurities in Liquid Insulation）
- 成因：变压器油或合成液体中的水分、纤维或碳颗粒。
- 特征：杂质形成导电桥或气泡，引发油中局部放电。
- 常见设备：电力变压器、充油电缆。
- 影响：杂质促进油质劣化，生成更多气泡和沉淀物。
8. 多孔性材料缺陷（Porous Material Defects）
- 成因：复合材料（如陶瓷、硅橡胶）内部微孔积聚湿气或气体。
- 特征：微孔内放电能量较低，但累积效应显著。
- 常见设备：复合绝缘子、电缆附件。
- 影响：逐步侵蚀材料，形成导电通道。
9. 界面缺陷（Interface Defects）
- 成因：不同绝缘材料粘接不良（如电缆半导电层与绝缘层界面）。
- 特征：界面处电场畸变，放电集中在粘接薄弱区域。
- 常见设备：电缆终端、GIS环氧树脂与导体接触面。
- 影响：引发界面击穿，导致设备失效。
10. 受潮（Moisture Ingress）
- 成因：密封失效或环境湿气侵入，降低绝缘材料介电强度。
- 特征：放电活动与湿度密切相关，可能伴随泄漏电流增大。

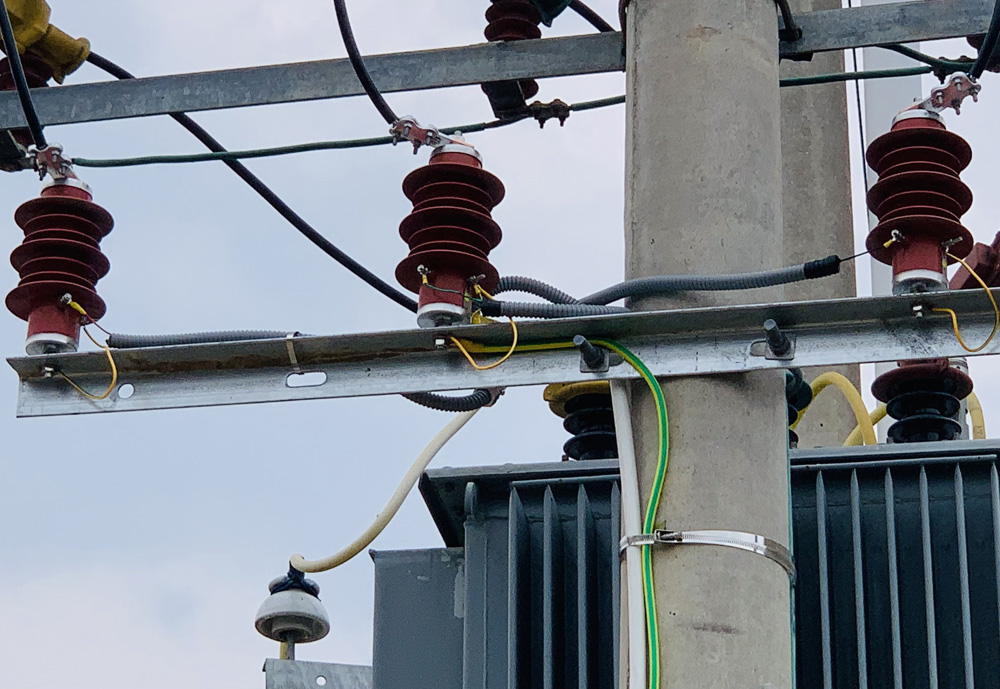

- 常见设备：户外设备（如互感器、避雷器）、电缆护套破损处。
- 影响：加速绝缘水解和树状放电发展。
二、检测方法
局部放电既是绝缘缺陷的表征，也是进一步劣化的诱因。其检测手段包括超声波、特高频（UHF）、脉冲电流法等，需结合设备类型和缺陷特征选择。预防措施需从制造工艺优化、定期维护（如干燥、滤油）及环境控制（如防污闪涂层）入手，以延长设备寿命并保障系统可靠性。
在高压电气设备的局部放电（Partial Discharge, PD）监测中，行业通常采用多种技术手段，每种方法基于不同的物理原理，适用于不同的场景和设备类型。以下是主流监测方法的详细分类说明：
1. 脉冲电流法（Pulse Current Method）
- 原理：
通过检测局部放电产生的瞬态电流脉冲信号。局部放电发生时，电荷在缺陷处快速迁移，形成纳秒级电流脉冲，通过高频电流传感器（如罗氏线圈）或耦合电容提取信号。 - 特点：
- 灵敏度高：可检测到几皮库（pC）的微小放电量。
- 频带宽：通常覆盖几十kHz至数百MHz。
- 易受干扰：现场电磁噪声（如开关操作）可能影响准确性。
- 实际应用：
- 实验室标定：用于校准其他监测方法的灵敏度。
- 离线检测：配合高压试验（如耐压试验）评估设备绝缘状态。
- 典型设备：电力变压器、发电机定子绕组。
2. 特高频法（Ultra-High Frequency, UHF）
- 原理：
局部放电产生的电磁波频谱范围极广（300 MHz~3 GHz），特高频传感器（如UHF天线）捕捉此频段的电磁波信号，通过时域或频域分析定位放电源。 - 特点：
- 抗干扰强：避开常规电力系统低频噪声。
- 定位精度高：利用多传感器时差法可实现厘米级定位。
- 需内置传感器：通常需在设备内部预装传感器（如GIS的盆式绝缘子处）。
- 实际应用：
- 气体绝缘设备（GIS）：实时在线监测放电活动。
- 变压器/电缆附件：结合内置天线检测内部缺陷。
- 优势场景：封闭式设备（如GIS）的长期在线监测。
3. 超声波法（Acoustic Emission, AE）
- 原理：
局部放电产生的机械振动（超声波）通过介质传播，利用压电传感器捕获声波信号（频率范围20~300 kHz），通过信号幅值和时间差定位放电位置。 - 特点：
- 非电气接触：适用于带电检测，安全性高。
- 定位能力有限：声波衰减快，复杂结构设备中定位困难。
- 灵敏度低：难以检测微小放电（通常需放电量>100 pC）。
- 实际应用：
- 变压器/电抗器：检测绕组或油中放电。
- 架空线路：检测绝缘子表面电晕放电。
- 辅助手段：与UHF或脉冲电流法联合使用，提高可靠性。
4. 高频电流法（High-Frequency Current Transformer, HFCT）
- 原理：
通过高频电流互感器（HFCT）钳制在设备接地线上，检测局部放电引起的接地电流高频分量（通常3~30 MHz）。 - 特点：
- 安装便捷：无需停电，适合在线监测。
- 抗干扰一般：需结合滤波算法抑制背景噪声。
- 适用性广：可覆盖电缆、变压器等多种设备。
- 实际应用：
- 电缆系统：监测电缆终端或接头处的放电。
- 开关柜：检测母排或绝缘支撑件的表面放电。
- 便携式检测：常用于现场巡检。
5. 暂态地电压法（Transient Earth Voltage, TEV）
- 原理：
局部放电产生的电磁波在设备金属外壳上感应出暂态地电压（TEV），通过电容耦合传感器测量金属表面电压脉冲（频率3~100 MHz）。 - 特点：
- 非侵入式：无需破坏设备结构。
- 灵敏度适中：适合检测表面放电或悬浮电位放电。
- 易受环境干扰：需排除外部电磁干扰源。
- 实际应用：
- 开关柜/环网柜：检测内部绝缘缺陷或接触不良。
- 快速筛查：作为初步检测工具，指导进一步详细分析。
6. 光学法（Optical Method）
- 原理：
利用局部放电发出的光信号（紫外、可见光或红外）进行检测。例如：紫外成像仪捕捉电晕放电的紫外线辐射，红外热像仪检测放电导致的局部温升。 - 特点：
- 直观可视：可拍摄放电图像，辅助定位。
- 依赖环境条件：紫外光易被空气吸收，红外受环境温度影响。
- 适用场景有限：主要用于表面放电或电晕检测。
- 实际应用：
- 架空线路/绝缘子：夜间巡检电晕放电。
- 变电站设备：红外热像检测异常温升点。
7. 化学检测法（Chemical Analysis）
- 原理：
通过分析绝缘介质（如变压器油）中局部放电产生的特征气体（H₂、CH₄、C₂H₂等）或微粒，判断放电类型和严重程度。 - 特点：
- 离线检测：需取样后实验室分析（如气相色谱）。
- 累积性监测：反映长期放电趋势，无法实时报警。
- 特异性强：不同缺陷对应不同气体组合（如C₂H₂指示火花放电）。
- 实际应用：
- 油浸式变压器：DGA（溶解气体分析）常规检测。
- 电缆/套管：检测油中碳化颗粒浓度。
8. 射频检测法（Radio Frequency, RF）
- 原理：
局部放电产生的电磁波在空间传播，通过射频天线（30~300 MHz）接收信号，分析其频谱特征。 - 特点：
- 宽范围监测：适用于开放环境中的放电检测。
- 易受干扰：需结合频谱分析区分放电信号与通信干扰。
- 实际应用：
- 变电站全局监测：多天线阵列定位放电源。
- 高压输电线路：检测绝缘子或导线电晕。
三、综合应用策略
- 多技术融合：
例如，UHF与超声波联合定位GIS内部放电，或脉冲电流法与化学分析结合评估变压器绝缘状态。 - 在线与离线结合：
在线监测（如UHF、HFCT）实现实时预警，离线检测（如脉冲电流法、化学分析）用于精确诊断。 - 智能化分析：
结合AI算法（如深度学习）对放电信号进行分类，识别缺陷类型（如气隙放电、金属颗粒放电）。
四、未来趋势
- 物联网（IoT）集成：传感器网络实现全域设备状态监测。
- 多物理场耦合分析：综合电、声、光、热多维度数据提升诊断精度。
- 标准化数据库：建立典型放电图谱库，支持快速比对分析。
通过合理选择监测方法并优化组合，可有效提升局部放电检测的准确性和可靠性，为高压设备的状态检修提供关键依据。
